Technische gegevens toestellen
Hieronder staan gegevens van diverse PTT-telefoontoestellen, waaronder ook de info die je nodig hebt om ze weer aan te sluiten. Dat moet je zeker eens proberen, al zal het toestel niet altijd volledig kunnen werken. Moderne centrales ondersteunen namelijk geen pulskiezen meer. Gebeld worden kan meestal nog wel, dus het klassieke rinkelgeluid hoef je niet te missen.
Let op: aanpassing in de telefoonstekker vereist!
Vroeger werden alle pinnen van de telefoonstekker gebruikt, tegenwoordig alleen de bovenste twee. Dat zorgt ervoor dat toestellen met ouderwetse bel (of zoemer) niet zullen gaan rinkelen/zoemen zonder een kleine aanpassing. Het is namelijk belangrijk dat de gele draad (EB) bij de blauwe (b) is aangesloten. Dat is gemakkelijk om te doen; de stekker openschroeven, daarna de twee betreffende vorkjes losschroeven en deze verplaatsen zodat de gele draad bij de blauwe zit. Daarna moet de stekker er vanbinnen zo uitzien:
Toesteltypes waarop deze aanpassing van toepassing is zijn gemarkeerd met een *.

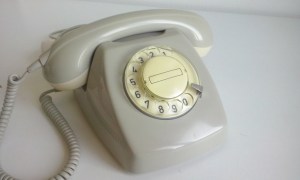

T65 KS*, W65 KS*
Aansluitfactor: 2,5
Aansluitwijze: vierpolige telefoonstekker
Kiesmethode: impulsen
Fabrikanten: Ericsson, Krone, NSEM, Heemaf en CWP.
Materiaal behuizing: ABS (kunststof)
Productiejaren: 1965-1987 (W65 KS vanaf 1967)
Aansluitstrook
aansluitsnoer: Rd op 1, Gn op 2, Bl op 3, Gl op 4.
hoornsnoer: Gn op 9, Gl op 10, Bl op 11, Rd op 12.
punten 7 en 8 moeten doorverbonden zijn.
Op de meeste aansluitingen is het niet meer mogelijk om met kiesschijf een nummer te kiezen.
T65-TDK*, W65-TDK*
Aansluitfactor: 2,5
Aansluitwijze: vierpolige telefoonstekker
Kiesmethode: toonkiezen
Fabrikanten: Ericsson, Krone, NSEM en CWP.
Materiaal behuizing: ABS (kunststof)
Productiejaren: 1974-1987
Aansluitstrook
aansluitsnoer: Rd op 1, Gn op 2, Bl op 3, Gl op 4.
hoornsnoer: Gn op 9, Gl op 10, Bl op 11, Rd op 12.
punten 7 en 8 moeten doorverbonden zijn.
Op de meeste aansluitingen zullen de T65-TDK en W65-TDK nog wel volledig gebruikt kunnen worden.
I65 KS*
Aansluitfactor: 2,5
Aansluitwijze: vierpolige telefoonstekker
Kiesmethode: impulsen
Fabrikanten: Ericsson, CWP.
Materiaal behuizing: ABS (kunststof)
Productiejaren: 1973-1984
Aansluitstrook
aansluitsnoer: Rd op 1, Gn op 2, Bl op 3, Gl op 4.
hoornsnoer: Gn op 9, Gl op 10, Bl op 11, Rd op 12.
punten 7 en 8 moeten doorverbonden zijn.
punten 13 en Gl (kiesschijf) moeten doorverbonden zijn.
Bij de I65 is de inbouw van een TDK kieseenheid (toonkiezen) mogelijk.
Op de meeste aansluitingen is het niet meer mogelijk om met kiesschijf een nummer te kiezen.
PTT Ericofoon KS*
Aansluitfactor: 2,5
Aansluitwijze: vierpolige telefoonstekker
Kiesmethode: impulsen
Fabrikant: Ericsson Zweden, mogelijk aangepast door Ericsson Rijen.
Materiaal behuizing: ABS (kunststof)
Productiejaren (PTT versie): 1978-1980
Vanwege de kiesschijf zal de Ericofoon niet altijd volledig kunnen werken.

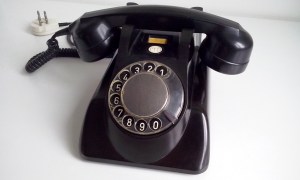

Ericsson type 1951*, NSEM type 1954* en Heemaf type 1955*
Uitvoering: tafeltoestel met kiesschijf
Aansluitfacor: 2,5
Aansluitwijze: vierpolige telefoonstekker
Kiesmethode: impulsen
Fabrikant: Ericsson, NSEM of Heemaf
Materiaal behuizing: bakeliet
Productiejaren: jaartal toesteltype– +/- 1970
Aansluitstrook
kiesschijf: Rd op 1, Gl op 2, Bl op 3.
hoornsnoer: Rd op 5, Bl op 6, Gl op 7.
aansluitsnoer: Gl op 9, Bl op 10, Rd op 11, Gn op 13.
Meestal zal dit type toestel niet volledig kunnen werken, vanwege de kiesschijf.

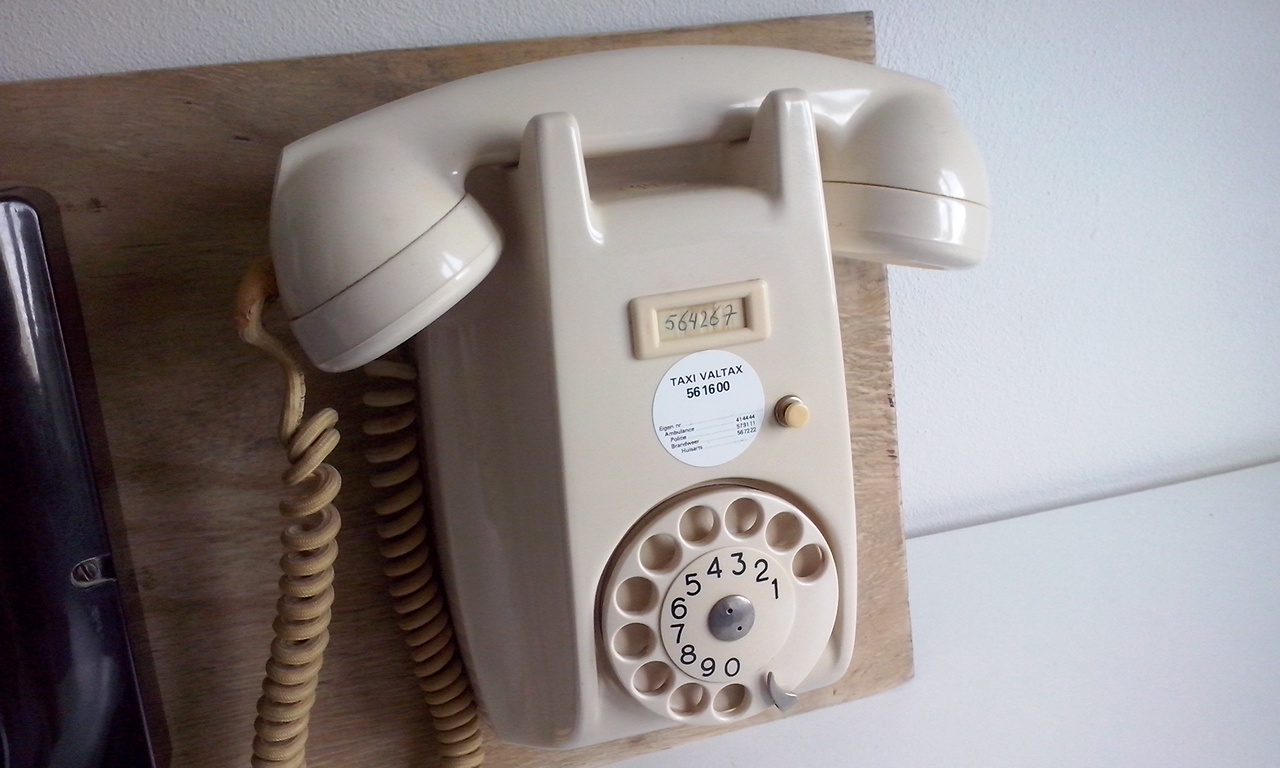

Ericsson type 1951*
Uitvoering: wandtoestel met kiesschijf
Aansluitfactor: 2,5
Aansluitwijze: vierpolige telefoonstekker of aansluitdoos.
Kiesmethode: impulsen
Fabrikant: Ericsson Rijen
Materiaal behuizing: bakeliet
Productiejaren: 1951- +/- 1970
Aansluitstrook
kiesschijf: Rd op 1, Bl op 3, Gl op 2.
hoornsnoer: Rd op 5, Bl op 6, Gl op 7.
aansluitsnoer: Rd op 9, Bl op 10, Gn op 13.
aansluiting 10 en 11 doorverbinden.
Dit toestel is vanwege de kiesschijf niet altijd volledig inzetbaar.
Diavox IDK* en Unifoon IDK*
Aansluitfactor: 2,5
Aansluitwijze: vierpolige telefoonstekker
Kiesmethode: impulsen
Fabrikant: Diavox door Ericsson, Unifoon door NSEM
Materiaal behuizing: ABS (kunststof)
Productiejaren: 1981-1986
Deze IDK toestellen zullen niet meer op alle aansluitingen volledig kunnen werken.

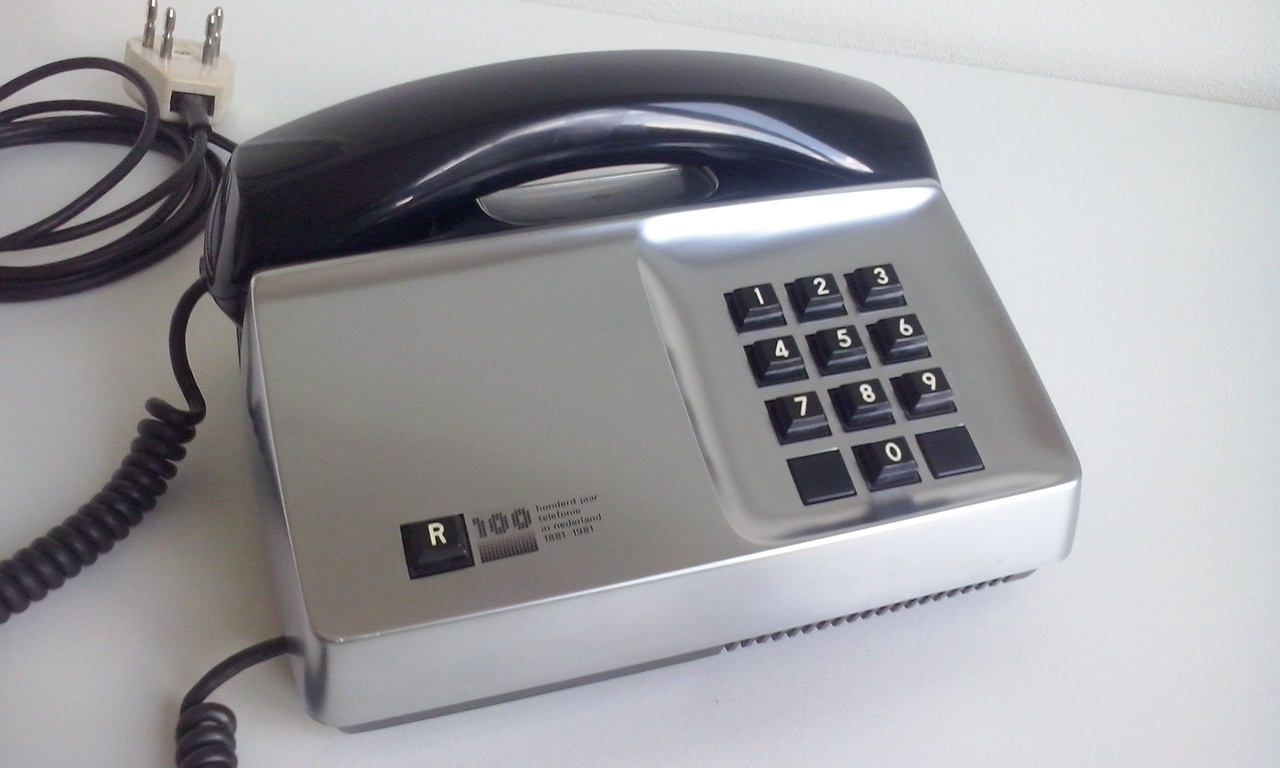

Diavox TDK* en Unifoon TDK*
Aansluitfactor: 2,5
Aansluitwijze: vierpolige telefoonstekker
Kiesmethode: toonkiezen
Fabrikant: Diavox door Ericsson, Unifoon door NSEM
Materiaal behuizing: ABS (kunststof)
Productiejaren: 1981-1986
Deze twee toestellen zullen meestal nog wel volledig inzetbaar zijn.

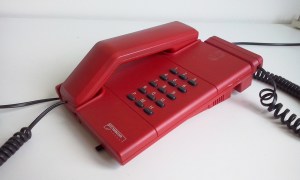

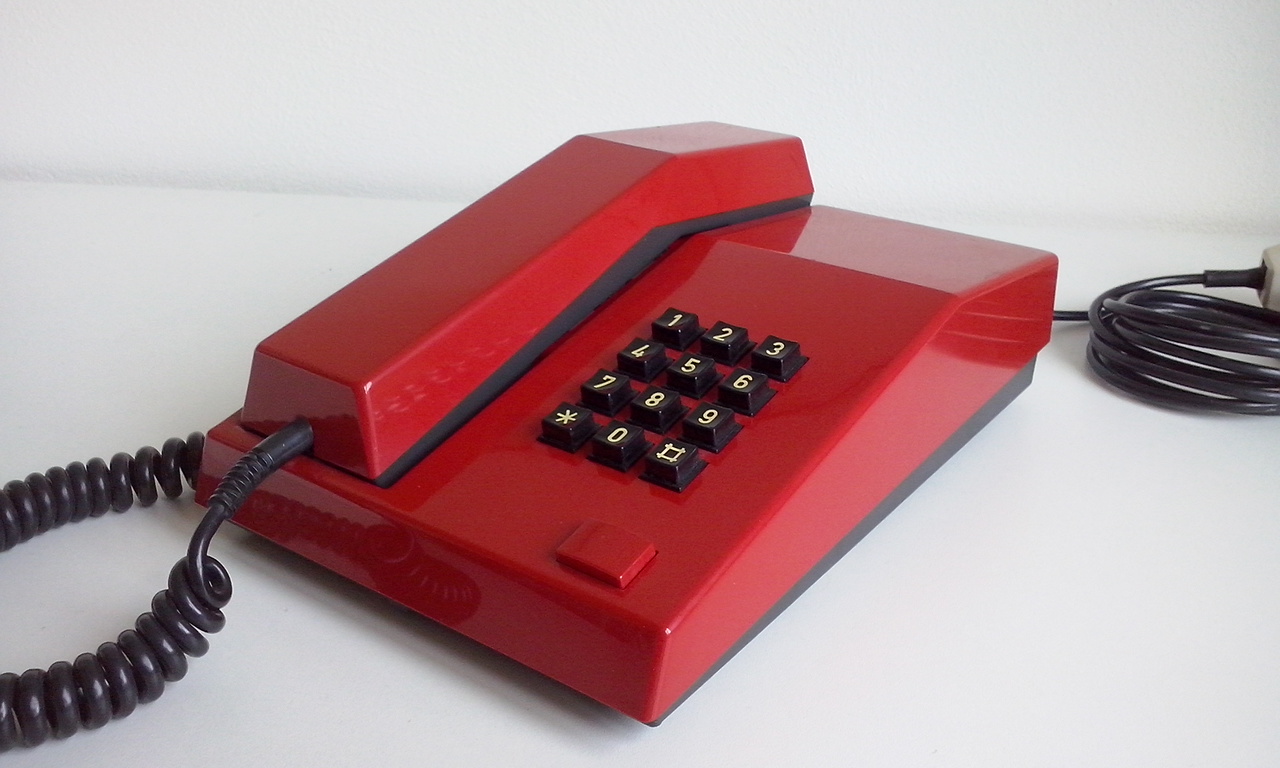

Twintoon, Vox 120 en T88
Aansluitfactor: 1,0
Aansluitwijze: vierpolige telefoonstekker of RJ11-connector
kiesmethode IDK-versie: impulsen
kiesmethode TDK-versie: toonkiezen
Fabrikant: Ericsson
Materiaal behuizing: kunststof
Productiejaren
Twintoon: 1986-1989
Twintoon 10N: 1989-1993
Vox 120: 1986-1993
T88/Utrecht: 1988-1993
IDK-versie zal meestal niet volledig inzetbaar zijn.
De Twintoon 10N en T88 zijn omschakelbaar tussen puls- en toonkiezen.
De meeste telefoons uit de negentiger jaren hebben een aansluitfactor van 1,0 of 1,5. Meestal is deze factor vermeld op de blauwe sticker aan de onderkant van het toestel. Mocht je niet zeker zijn, dan kun je altijd naar Primafoon… ehh.. de KPN winkel gaan.
